產品介紹：

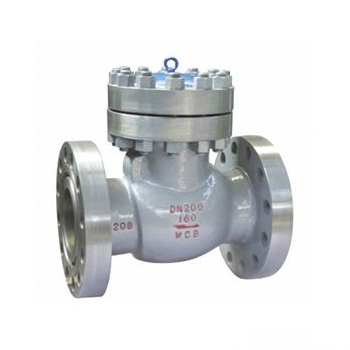

旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電動機反轉，以及容器內介質的泄放。止回閥產品還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上 。

應用范圍：
法蘭式旋啟式止回閥適用于壓力PN16~160工作溫度-29℃~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，鋼制旋啟止回閥適用介質為水、油品、蒸汽、酸性介質等。

結構特點：
旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。

旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360C范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

標準規范：
設計制造標準：GB/T 12236-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

旋啟式止回閥主要性能規范

型號	公稱壓力 PN/MPa	試驗壓力 PS(MPa)		工作溫度 （℃）	適用介質	工作溫度（℃）
		殼體	密封			120	200	350	425	450	350
						最高工作壓力　P/MPa
H44Y-4DI	4.0	6.0	4.0	≤550	水、蒸汽、油品	-	4.0	4.0	3.4	-	1.0
H44M－4O				≤450	二甲乙苯	-	-	-	-	1.8	-
H44Y－40P				≤120
H44W-40P				-20～150	苯菲爾溶液	3.7	-	-	-	-	-
H44W-40R				-20～150	硝酸類	-	-	-	-	-	-
H44Y－40P1				≤550	醋酸類	-	-	-	-	-	-
H44W-40P1					蒸氣、空氣、油品	-	4.0	-	-	-	2.2
H44Y-64P1	5.1	9.6	6.4			-	4.0	-	-	-	2.2
H44Y-64I					水、蒸氣、油品	-	6.4	-	-	-	3.6
						-	-	5.3	4.6	-	1.6

零件材料與工況：

型號		H44H-16C～250	H44W-16P～250
工作壓力（MPa）		1.6～6.4
適用溫度（℃）		≤425	≤150
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋、閥瓣	碳素鋼	鉻鎳鈦不銹鋼
	密封面	碳鋼堆焊鐵基合金	本體密封

H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1、H44W-40P1、H44W40P、H44W-40R主要尺寸及重量：

公稱通徑 DN/mm	PN 40 尺 寸 /mm									重量 ㎏
	L	D	D1	D2	D6	b	Z-фd	D3	H
50	230	160	125	100	88	20	4-ф18	185	172	20
65	290	180	145	120	110	22	8-ф18	210	182	30
80	310	195	160	135	121	22	8-ф18	210	192	35
100	350	230	190	160	150	24	8-ф23	260	217	50
125	400	270	220	188	176	28	8-ф25	295	250	75
150	480	300	250	218	204	30	8-ф25	330	270	105
200	550	375	320	282	260	38	12-ф30	390	320	160
250	650	445	385	345	313	42	12-ф34	445	356	240
350	850	570	510	465	422	52	16-ф34	615	518	352
