結構特點：

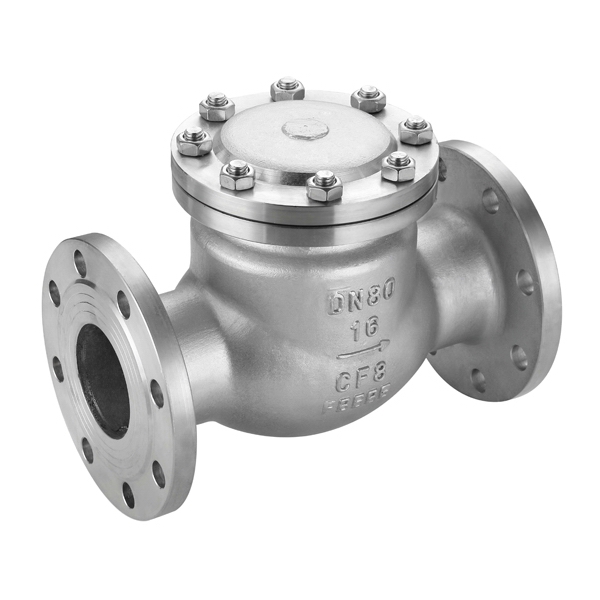

旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。

旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360C范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

標準規范：
設計制造標準：GB/T 12236-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

旋啟式止回閥主要性能規范

型號	公稱壓力 PN/MPa	試驗壓力 PS(MPa)		工作溫度 （℃）	適用介質	工作溫度（℃）
		殼體	密封			120	200	350	425	450	350
						最高工作壓力　P/MPa
H44Y-4DI	4.0	6.0	4.0	≤550	水、蒸汽、油品	-	4.0	4.0	3.4	-	1.0
H44M－4O				≤450	二甲乙苯	-	-	-	-	1.8	-
H44Y－40P				≤120
H44W-40P				-20～150	苯菲爾溶液	3.7	-	-	-	-	-
H44W-40R				-20～150	硝酸類	-	-	-	-	-	-
H44Y－40P1				≤550	醋酸類	-	-	-	-	-	-
H44W-40P1					蒸氣、空氣、油品	-	4.0	-	-	-	2.2
H44Y-64P1	5.1	9.6	6.4			-	4.0	-	-	-	2.2
H44Y-64I					水、蒸氣、油品	-	6.4	-	-	-	3.6
						-	-	5.3	4.6	-	1.6

零件材料與工況：

型號		H44H-16C～250	H44W-16P～250
工作壓力（MPa）		1.6～25
適用溫度（℃）		≤425	≤150
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋、閥瓣	碳素鋼	鉻鎳鈦不銹鋼
	密封面	碳鋼堆焊鐵基合金	本體密封

零件名稱	閥體、閥蓋、搖桿	閥瓣	銷軸	螺栓	螺母	墊片
H44Y-4DI H44Y-64I	鉻鉬鑄鋼	鉻鉬鈦鑄鋼	鉻不銹鋼	鉻鉬釩鋼	鉻鉬鋼	不銹鋼帶與石棉板 聚四氟乙烯
H44M-4O	碳素鑄鋼	優質碳鋼
H44Y/W-40P	鉻鎳鈦鑄鋼		鉻鎳鋼		不銹鋼
H44W-40R	鉻鎳鈦鑄鋼		-			聚四氟乙烯
H44Y/W-40P1	鉻鎳鈦耐熱鋼		-
H44Y-64P1

主要尺寸及重量：
