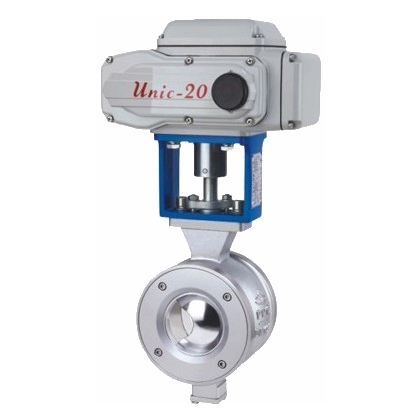

電動調節球閥概述：

電動調節球閥是一種直角回轉結構的高級控制閥，其由回轉型角行程電子式電動執行器和V型閥結構組成，以電源電壓為動力，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節和二位開關控制。Ｖ型球閥閥芯設計成帶有特殊形狀的Ｖ型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。
相關參數
電動調節球閥產品特點：
1、電動V型球閥以AC220V、AC380V或DC24V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。
2、角行程電子式電動執行機構是V型閥的驅動裝置，它以電源電壓作動力，接受統一標準信號（4-20mA、0-10mA或1-5VDC），將此轉變成與輸入信號相對應的位移，改變閥芯的旋轉角度（0-90°任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號。
3、具有出色的調節特性：Ｖ型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此Ｖ型閥可以在廣幅的變化范圍內提供精確的控制。
4、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
5、Ｖ型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
6、最大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
7、金屬閥座的優越密封性：Ｖ型閥采用彈性可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10--5×額定流量系數。
8、超強的剪切能力：Ｖ型閥采用金屬硬密封結構時，Ｖ型閥芯及金屬閥座在回轉過程中Ｖ型缺口與閥座產生一個強大的剪切力，能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
電動執行器
   CR型、HQ型或PSQ型角行程全電子式電動執行機構是電動V型調節閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10VDC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品。

電動調節球閥主要零件材料及適用溫度、介質

材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	球體	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯 對位聚苯 硬質合金鋼
	填料	聚四氟乙烯 柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸堿類	醋酸類
	適用溫度	-28℃ - 500℃

電動調節球閥執行標準：

設計制造標準	法蘭尺寸標準	結構長度標準	檢驗試驗標準
GB/T12237-89	JB/T79-94HG20592	GB12221-89	GB/T13927-89JB/T9092-99
API6D	ANSIB16.5	ANSIB16.10	JB/T9092-99
JPI7S-48	JISB2212~2214	JISB2002	API598

電動調節球閥技術參數和性能指標：

公稱通徑D（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Cv		32	43	78	90	160	250	360	610	1120	1850	2950	3700
公稱壓力PN（MPa）		1.6、2.5、4.0、6.4
流量特性		近似等百分比（參見典型曲線圖）、直線性、快開特性
閥板轉角（度）		0°～90°
允許泄漏量等級		軟密封：零泄露 硬密封：≤10--5額定流量系數
執行器型號		HL、3810R、PSQ HQ或QB型
作用形式		開關型、智能調節型、（隔爆型）
電源電壓		AC220V 50Hz或AC380V 50Hz
調節型	輸入信號	0～10mA、4～10mA 、1-5VDC
	輸入信號	0～10mA、4～10mA 、1-5VDC
	基本誤差	≤±1.5%
	回差	≤1.5%
	死區	≤0.3%
	可調節比	250:1							300:1
開關型	電源電壓	AC220V/AC380V/AC110V
	反饋信號	有源觸點信號、無源觸點信號（可選）

允許壓差(MPa)

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300
供氣0.5MPa	5.9	5.4	4.8	4.5	4.3	3.6	2.8	2.0	1.4	1.3	1.1	0.8

電動調節球閥規格尺寸：

公稱通徑	尺寸
	對夾式			法蘭式
	D	L	L1	D	D1	D2	L	Z-D
25	64	50	25	115	85	65	102	4-14
40	82	60	25	135	110	85	114	4-18
50	100	75	32	145	125	100	124	4-18
65	120	85	38	160	145	120	145	4-18
80	131	100	45	180	160	135	165	8-18
100	158	115	50	195	180	155	194	8-18
125	180	135	55	215	210	185	213	8-18
150	216	160	65	245	240	210	229	8-23
200	268	20O	80	280	295	265	243	12-23
