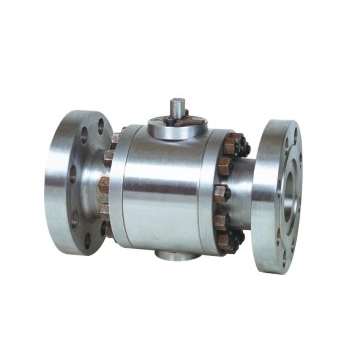

高壓鍛造球閥外形及主要尺寸：
一、產品結構及其特性說明
高壓鍛造球閥是一種結構新穎，技術先進，性能可靠的高壓管路上使用的球閥，適用于石油、化工、電力等企業部門輸送水、蒸汽、油品及各種含腐蝕性氣體、液體等介質的管道、儲罐、容器設備上作啟閉裝置。其特點是：
1.閥門為全通道設計，流體阻力小。
2.閥門采用三體結構，拆裝方便，便于現場維修、更換。
3.具有防火結構，可以保證在意外失火的情況下的密封可靠性，而且密封面不易被介質沖刷。
4.下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
5.閥門的啟閉力小，開關輕便。

二、性能及設計規范：
1. 公稱壓力等級: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅級
2. 公稱通徑: DN15～50； 1/2"-2"
3. 適用溫度: -29～150℃
4. 適用介質:碳鋼：適用水 蒸氣 油品等介質
                不銹鋼：酸、堿等腐蝕性介質
5. 連結方式：焊接端按GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT

三、壓力驗試:驗收標準按JB/T9092及API 598

壓力級	PN(Mpa)			CLASS(Lb)			試驗介質
	10.0	15.0	25.0	600	900	1500
強度驗試	15.0	22.5	37.5	15.5	22.5	38.5	含有防銹劑的水
高壓密封試驗	11.0	16.5	27.5	11.5	16.5	28.2
氣壓密封試驗	0.6						空氣

四、主要外型尺寸及重量

公稱壓力	公稱通徑		尺寸
	(in)	mm	L	d	D	H	W
PN10.0(Mpa) 600 (Lb)	1/2"	15	165	14	22	52	130
	3/4"	20	190	19	27	56	160
	1"	25	216	25	34	67	160
	11/4"	32	229	32	42	74	185
	11/2"	40	241	38	48	88	185
	2"	50	292	49	60	95	200
PN15.0(Mpa) 900 (Lb)	1/2"	15	165	14	22	52	145
	3/4"	20	190	19	27	56	175
	1"	25	216	25	34	67	175
	11/4"	32	229	32	42	74	200
	11/2"	40	241	38	48	88	200
	2"	50	292	49	60	95	250
PN25.0(Mpa) 1500 (Lb)	1/2"	15	216	12	22	55	150
	3/4"	20	229	16	27	58	180
	1"	25	254	21	34	70	180
	11/4"	32	279	29	42	78	220
	11/2"	40	305	34	48	92	250
	2"	50	368	43	60	101	300
