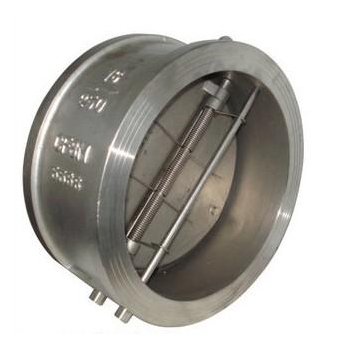

	產品名稱：	對夾雙瓣旋啟式止回閥
	產品型號：	H76W、H76H、H76X


	咨詢電話：021-51061830 黃功

相關產品

對夾圓片式止回閥

對夾式雙瓣止回閥

對夾雙瓣旋啟式止回閥

產品介紹：
針對國內傳統使用的H44型法蘭連接旋啟式止回閥具有體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短等缺點。閥門供應網針對傳統法蘭結構止回閥存在的問題，研制生產了對夾式止回閥系列，H76對夾雙瓣旋啟式止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，流體阻力小，動作靈敏、密封性能好，閥瓣行程短、關閥沖擊力小，整體結構、簡單緊湊，使用壽命長、可靠性高等特點。

雙瓣旋啟對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。

應用范圍：
雙瓣旋啟對夾式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力��；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 流道通暢、流體阻力小；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力�。�
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。

標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

對夾雙瓣旋啟式止回閥與法蘭單瓣旋啟式止回閥的對比：

結構形式 H76型對夾雙瓣旋啟式止回閥 H44型法蘭單瓣旋啟式止回閥

水錘壓力水錘壓力小，閥瓣行程短、并有彈簧輔助關閉、關閥速度快水錘壓力很大，閥瓣行程長，需要較長的關閉時間

H76型的水錘壓力只有H44型的1/2～1/5

尺寸和重量結構長度很短、體積小、重量輕，便于閥門的安裝、搬運、存放及管道的布置，并能大量節約材料、降低成本結構長度很長，體積笨大，重量很重

H76型的結構長度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10

流體阻力流體阻力小，流體阻力系數ζ為2.6～0.7，隨著閥門口徑的增大，流體阻力系數減小流體阻力小，流體阻力系數ζ為1.3～3，但在低壓工況下，閥瓣不能完全開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大

安裝可水平安裝或垂直安裝，重量輕，不必為閥門設置支座可水平安裝或垂直安裝，大口徑閥門重量重，需設置支座

開啟壓力開啟壓力很小，閥瓣在很小的壓差下就能完全打開開啟壓力較大，閥瓣在較大的壓差下才能完全打開

可靠性閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門

流體力學性能：

公稱通徑閥門全開啟
時的流體阻
力系數ξ 常溫下閥門全開啟時的水流量系數 流體的流向

DN NPS Kv(m3/h) Cv(U.S) Cv(U.K) ↑ →

開啟壓力近似值KPa

50 2 2.6 63 74 62 2 1

65 21/2 2.4 109 128 107 2 1

80 3 2.3 172 201 169 2 1

100 4 2.0 289 338 283 2 1

125 5 1.8 476 557 466 2 1

150 6 1.5 750 878 735 2 1

200 8 1.3 1432 1675 1403 2 1

250 10 1.2 2330 2726 2283 2 1

300 12 1.0 3676 4301 3602 2 1

350 14 0.9 5274 6171 5169 2 1

400 16 0.8 7306 8548 7160 3 1

450 18 0.8 9246 10818 9061 3 1

500 20 0.8 11415 13356 11187 3 1

600 24 0.7 17573 20560 17222 3 1

700 28 0.7 23919 27985 23441 4 1

750 30 0.7 27458 32126 26909 4 1

800 32 0.7 31241 36552 30616 4 1

900 36 0.7 39539 46261 38748 4 1

1000 40 0.7 48814 57112 47838 4 1

1050 42 0.7 53817 62966 52741 4 1

1200 48 0.7 70292 82242 68886 4 1

主要連接尺寸

公稱通徑 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10.0

L D L D L D L D L D L D

DN50 60 109 60 109 60 109 60 109 60 115 60 122

DN65 67 129 67 129 67 129 67 129 67 140 67 147

DN80 73 144 73 144 73 144 73 144 76 150 73 157

DN100 73 164 73 164 73 170 73 170 79 177 79 183

DN125 86 194 86 194 86 197 86 197 105 213 105 220

DN150 98 220 98 220 98 227 98 227 136 250 136 260

DN200 127 275 127 275 127 287 127 293 165 313 165 324

DN250 146 330 146 332 146 343 146 355 213 364 213 394

DN300 181 380 181 387 181 403 184 450 229 424 229 458

DN350 184 440 184 447 184 460 222 478 - - - -

DN400 191 492 191 498 191 518 232 549 - - - -

DN450 203 542 203 558 203 568 - - - - - -

DN500 219 597 219 620 219 624 - - - - - -

DN600 222 698 222 734 222 734 - - - - - -

公稱通徑 150Lb 300Lb 600Lb

L D L D L D

2 60 103 60 110 60 110

21/2 67 122 67 129 67 129

3 73 135 73 148 73 148

4 73 173 73 180 79 192

5 86 196 86 215 105 240

6 98 222 98 250 136 265

8 127 279 127 307 165 319

10 146 339 146 361 213 399

12 181 409 181 422 229 456

14 184 450 222 485 - -

16 191 514 232 539 - -

18 203 549 - - - -

20 219 606 - - - -

24 222 717 - - - -
